Почему возникают помехи
Общение по рации в городской застройке часто осложняется помехами. Они возникают из-за источников питания освещения, сигнализаций и работы других радиостанций.
Для борьбы с помехами можно меня уровень шумоподавления (SQL), применять субтоны. Есть еще вариант использовать рации с улучшенной схемотехникой – на супергетеродине.
Большинство бюджетных раций имеют более простую схему – приемник прямого усиления.
Рассмотрим отличия схемы приемника прямого усиления от приемника на супергетеродине.

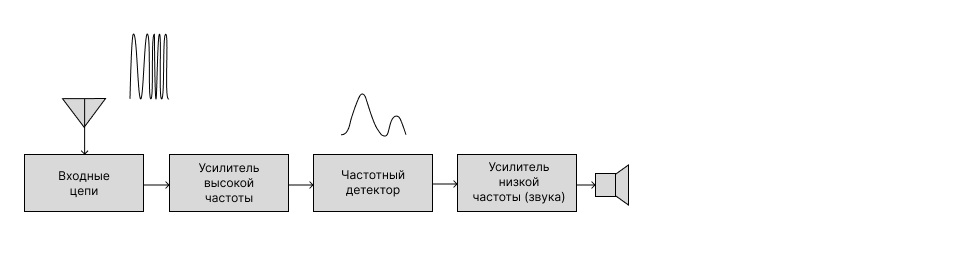

Приемник прямого усиления
Состав схемы:
– входные цепи;
– усилитель высокой частоты;
– частотный детектор;
– усилитель звука.
Частотный детектор сначала преобразует частотную модуляцию в амплитудную, а затем выделяет огибающую (полезный звуковой сигнал).
Плюсы:
– низкое потребление энергии;
– низкая стоимость.
Минусы:– входные цепи должны каждый раз перестраиваться под частоту приема, они строятся на LC-цепочках (индуктивностях и конденсаторах), с ростом частоты характеристики входного фильтра ухудшаются;
– ВЧ сигнал в тракте дает помехи на антенну;

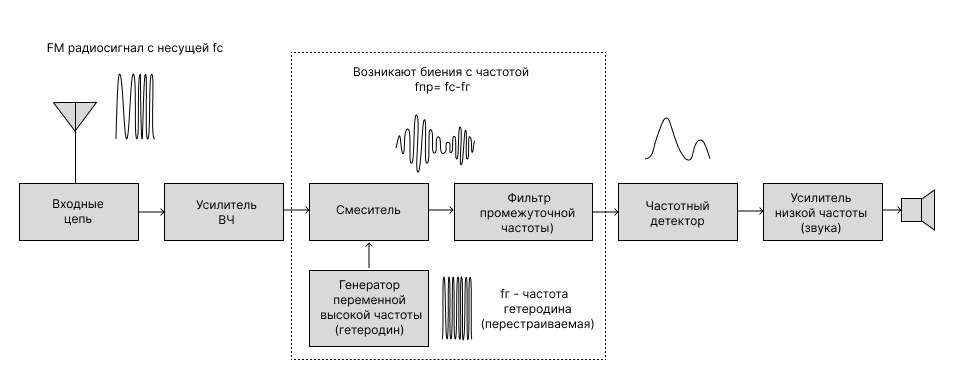

Супергетеродинный приемник
Схема супергетеродинного приемника была предложена Эдвином Армстронгом в 1918 году.
Состав схемы:
– усилитель высокой частоты;
– гетеродин (маломощный ВЧ генератор с переменной частотой);
– смеситель (микшер);
– фильтр и усилитель промежуточной частоты;
– частотный детектор;
– усилитель низкой частоты;
– оконечное устройство.
Радиочастотный усилитель усиливает сигнал и подавляет другие сигналы.
Гетеродин генерирует маломощный сигнал с частотой выше частоты входного сигнала на фиксированную величину.
При изменении частоты приема изменяется частота гетеродина.

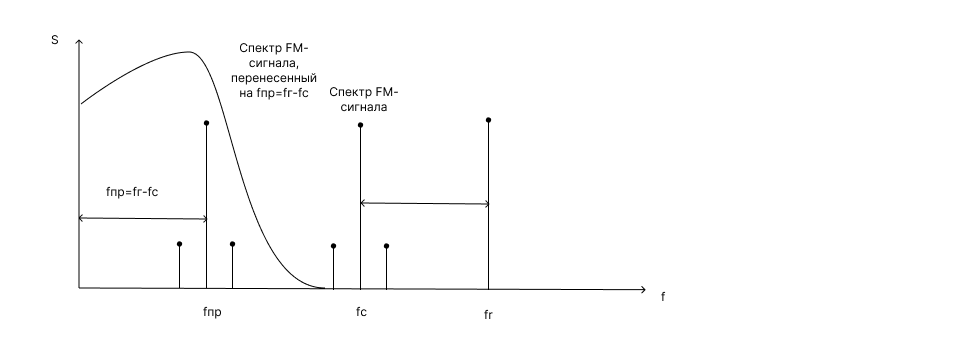

На вход микшера (смесителя) подаются сигналы гетеродина и сообщения.На выходе образуется сигнал сложной формы (биения), в спектре которого есть сумма и разность их частот.
Сумма частот отфильтровывается, а разность – это и есть промежуточная частота. Промежуточная частота в каждой модели приемника фиксированная.
fпр = fс - fг
Плюсы:
– у гетеродинных раций более высокая селективность за счет использования керамических фильтров на поверхностно-акустических волнах (SAW фильтры), они дают очень высокую селективность;
– работает при низком уровне сигнала;
– нет помех от обрабатываемого ВЧ сигнала обратно на антенну;
Селективность – способность выделять нужный сигнал на фоне помех.
Минусы:
– более сложная схемотехника и цена.
Основные характеристики Quansheng TG-UV2
Рации TG-UV2 построена на супергетеродине.
У нее ЖК-дисплей с оранжевой подсветкой, клавиатура и повышенная прочность за счет алюминиевого шасси. Максимальная мощность – 10 Вт.
Доступен мониторинг двух частот, блокировка занятого канала, 200 ячеек памяти, активация голосом VOX, звук Roger beep в конце передачи и приоритетный список каналов.
Как и все остальные модели, рация поддерживает субтоны CTCSS и DCS.
Есть разъем Type-C и водозащитные накладки.
Программировать каналы можно с клавиатуры или с помощью приложения.
Рация Quansheng TG-UV2 PLUS поставляется с зарядным устройством, зажимом для ремня, антенной, аккумулятором 4000 мАч, руководством пользователя.
Диапазоны:
– 88-108 MHz (AM диапазон), авиационный только прием
– 136-174 MHz (VHF), прием и передача
– 350-400 MHz (прием и передача) (нужно дополнительно разблокировать)
– 400-470 MHz (прием и передача)
– 470-520 (только прием)
Заключение
Рация TG-UV2 PLUS – профессиональное решение с улучшенной селективностью. Она подойдет для тех, кому приходится часто общаться в городской застройке среди помех: строителям, охранникам, сотрудникам общепита.
